Montage de longues portées sur un pare buffle

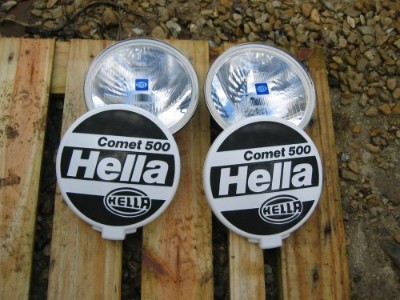

Présentation du kit de montage des longues portées tel qu'il est dans la boite

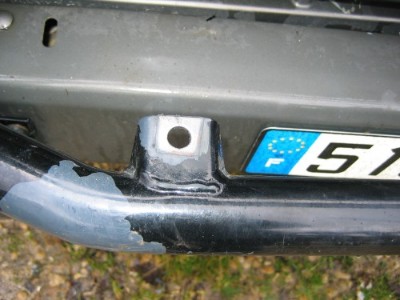

Ponçage des pattes de fixation des longues portées

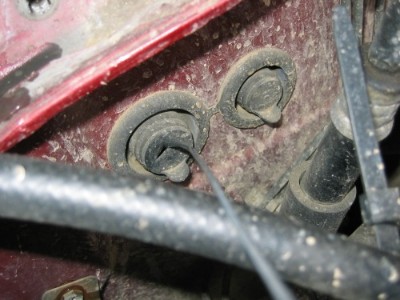

Repérage du passage des câbles de l'interrupteur entre le compartiment moteur et l'habitacle.
Nous avons un passage très facile à l'avant gauche (face au véhicule)

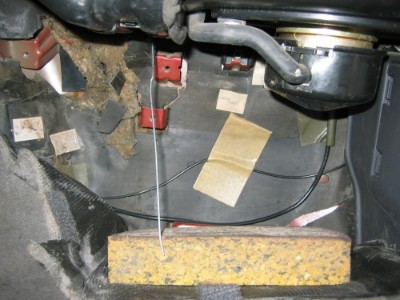

sous le pare brise aboutissant sous la boite à gants dans l'habitacle sous la moquette

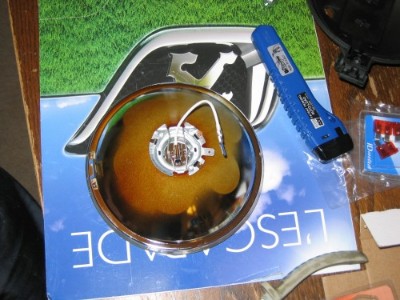

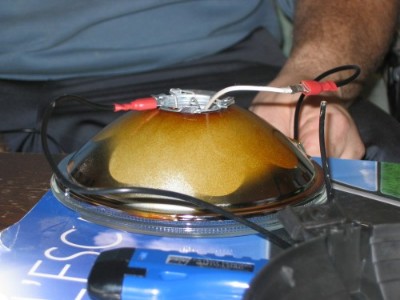

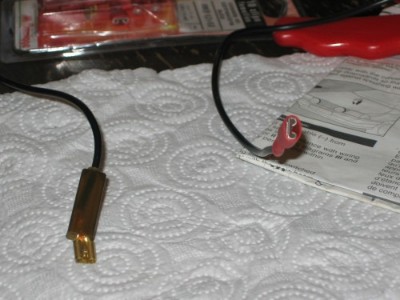

Montage des ampoules et des cosses des phares

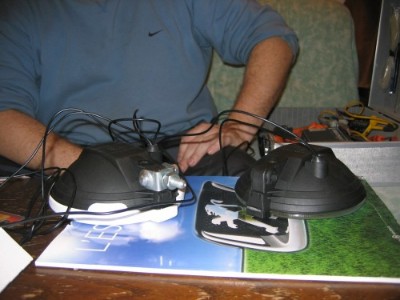

Câblage des longues portées

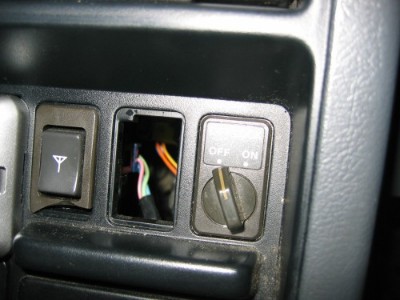

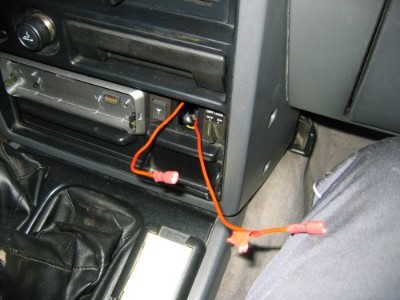

Emplacement de l'interrupteur sur la console + câblage à coté du Diff Lock

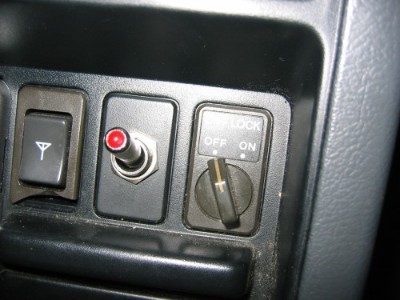

Mise en place de l'interrupteur
Repérer la masse et le fil des pleins phares sur le faisceau déjà existant, puis shinter les fils correspondants

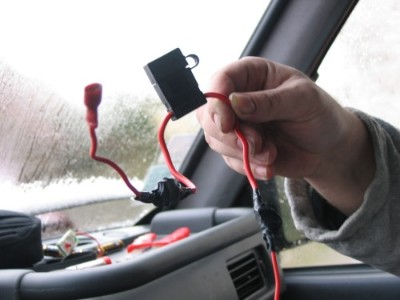

Montage d'un porte fusible étanche sur le faisceau d'alimentation batterie-relais

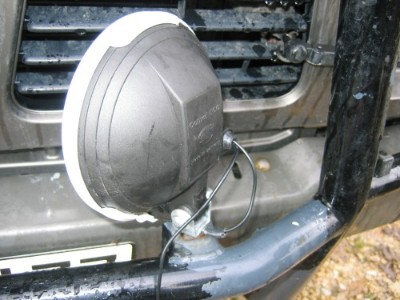

Mise en place des longues portées sur le pare buffle
Mettre la masse des LP sur les pattes de fixation de celui-ci
Passer les fils par la calandre pour les amener dans le compartiment moteur coté gauche dans le compartiment relais

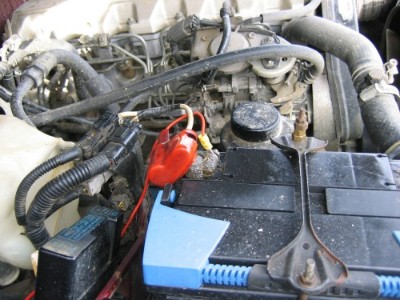

Branchement sur le + de la batterie du faisceau d'alimentation relais

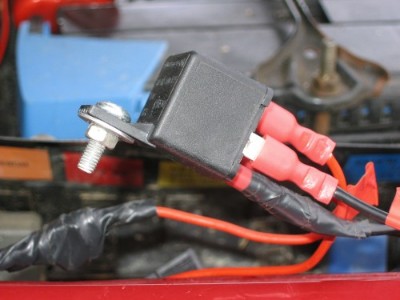

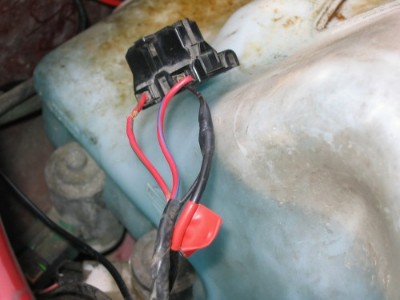

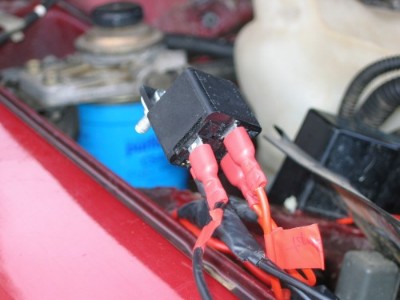

Mise en place des cosses sur le relais
Installer le relais dans le compartiment adapté

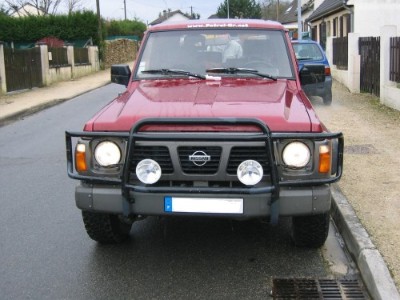

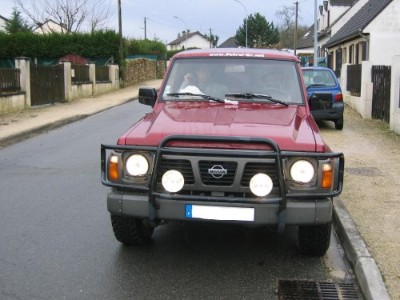

Admirez le travail et testez !
(c) Wolverine458.
