Moteur RD 28 T, pose d’un snorkel Chinois sur un Y60

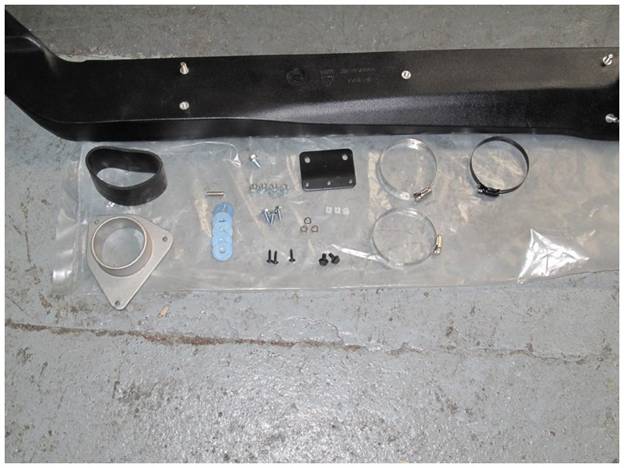

Pièces fournies dans le kit

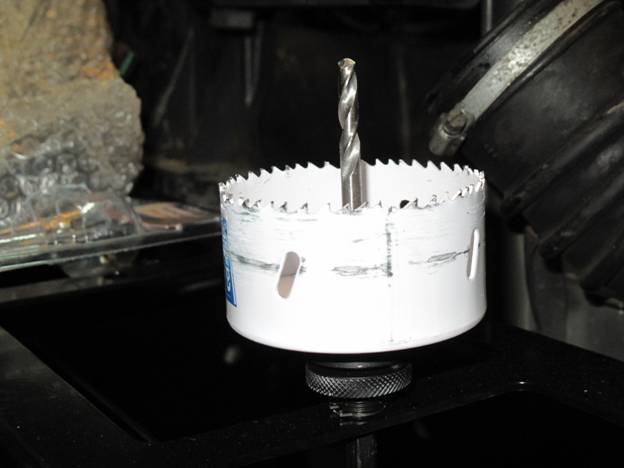

La scie cloche nécessaire diamètre 83

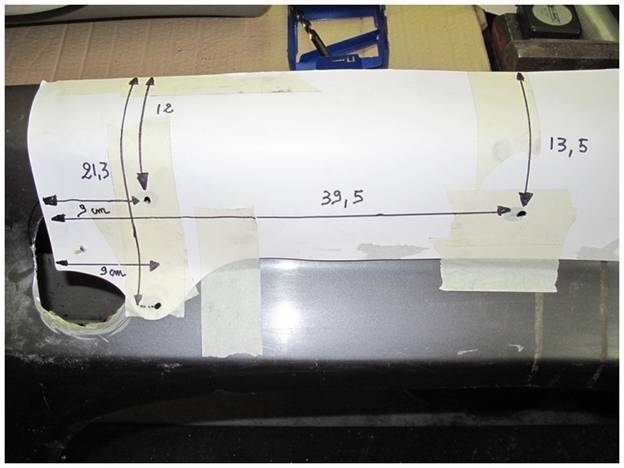

Le gabarit avec toutes les cotes, car celui d'origine n'est pas bon

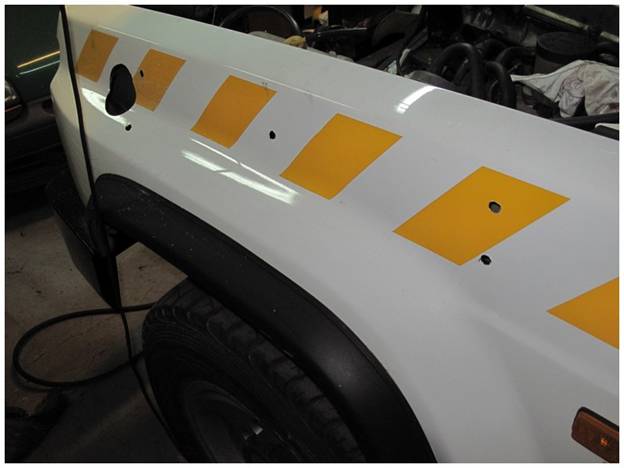

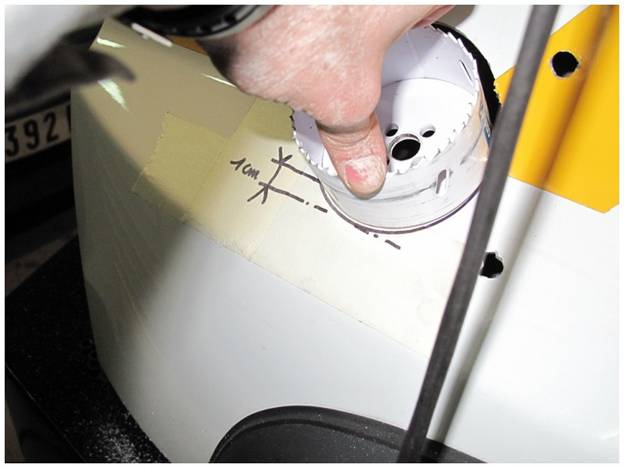

Photo 5 : perçage de l'aile

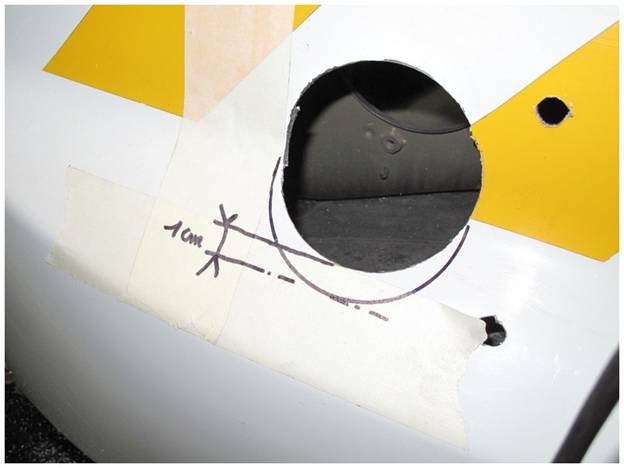

Ovalisation du trou en utilisant la cloche de 83 comme patron

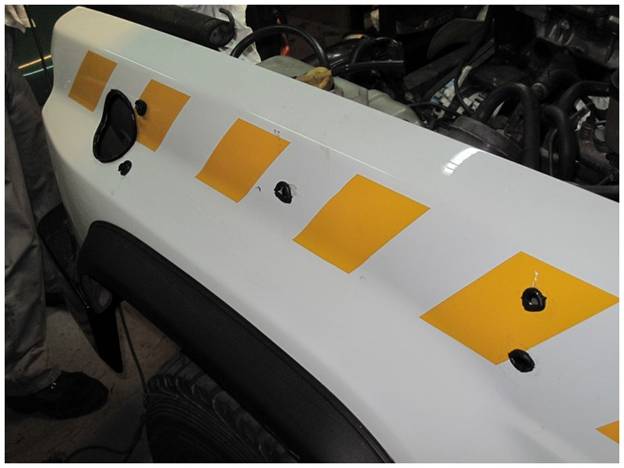

Photo 8 traitement au Frameto (ou autre) des parties coupées ou percées
Pour la modification de la boite à air on utilise la pièce en alu fournie dans le kit,

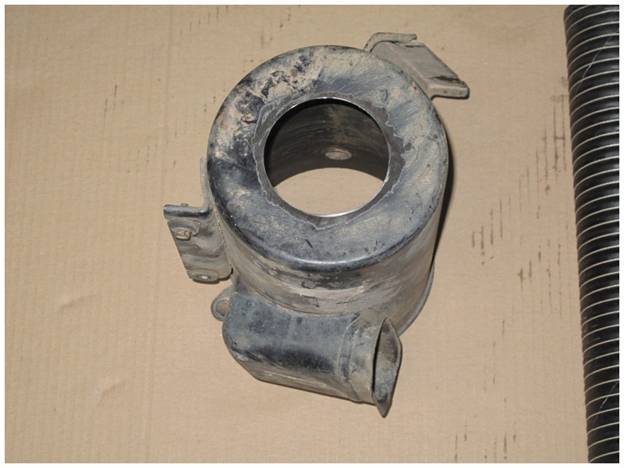

ont perce avec la cloche de diamètre 83 le fond du filtre, on condamne l'entrée d’air d'origine.
J'ai soudé une plaque en tôle puis refait l'étanchéité de la boite car rien n’est étanche,
donc par soudure ou au joint il faut la rendre étanche

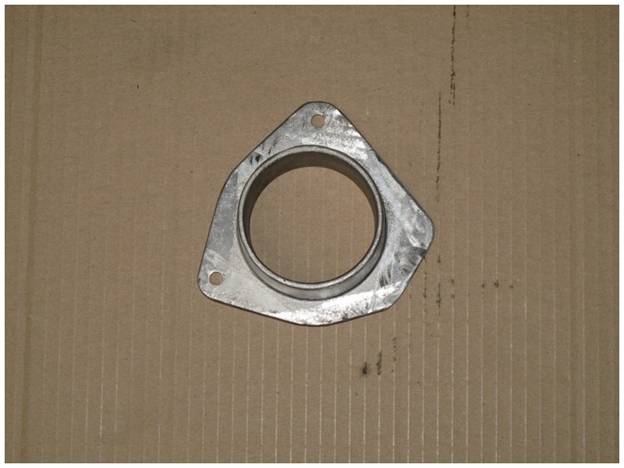

Cale en alu à coller par l'intérieur, colle Rubson qui reste flexible (se trouve chez Casto).

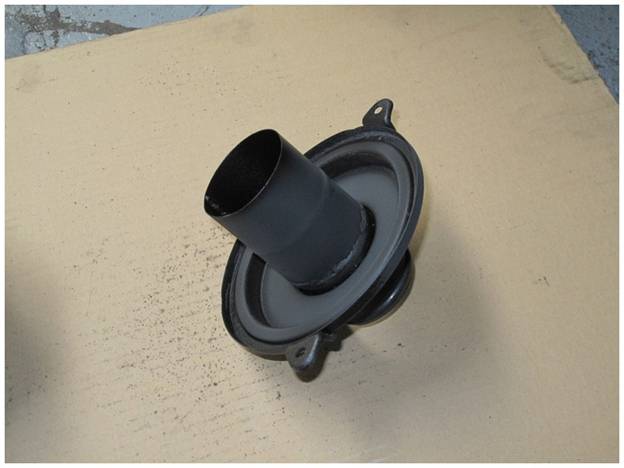

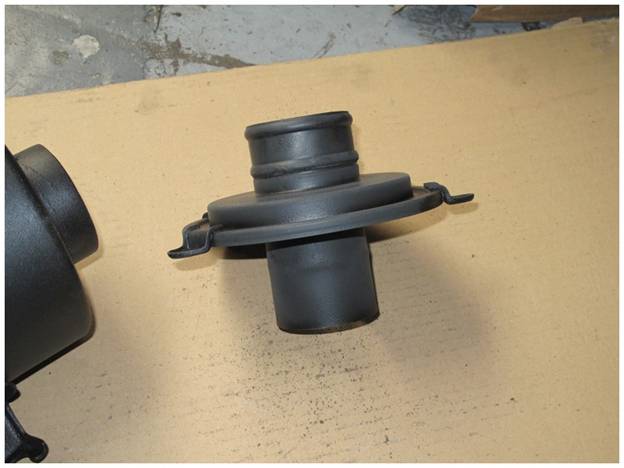

Soudure sur le couvercle d'un tube pour y fixer le filtre à air,
Le mien est fait avec un tube de ventilation de chez Casto et soudé pour une bonne étanchéité

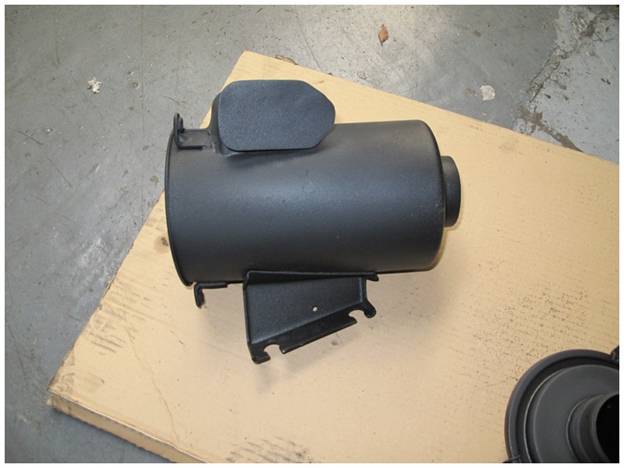

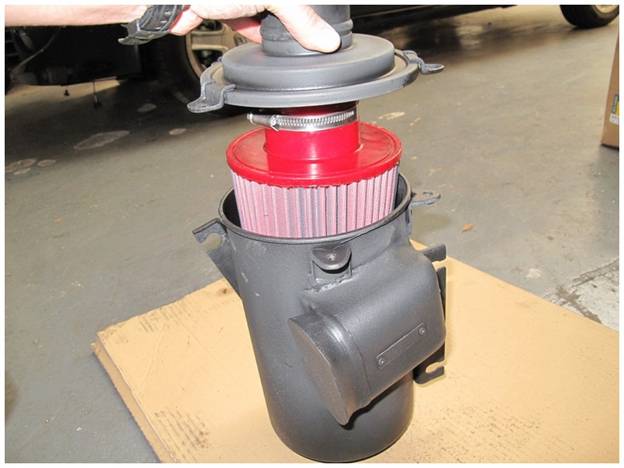

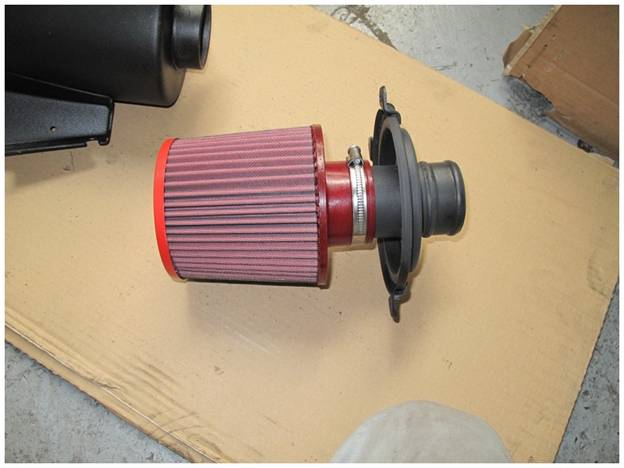

Boite après peinture et mise en place d'un filtre conique de marque BMC que l'on trouve chez Norauto

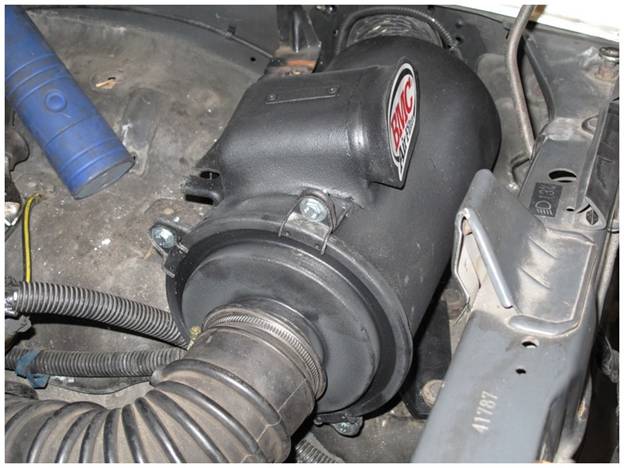

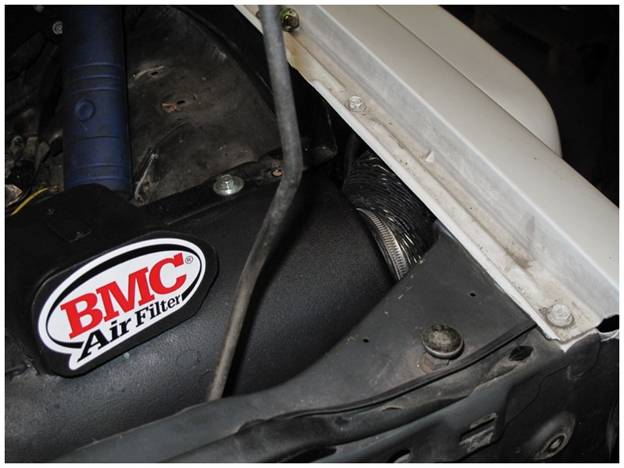

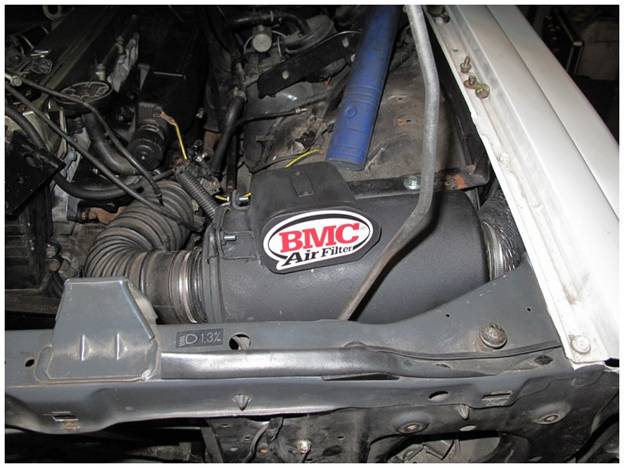

Mise en place de la boite à air. Pour les fixations il faut repercer les supports d'origine

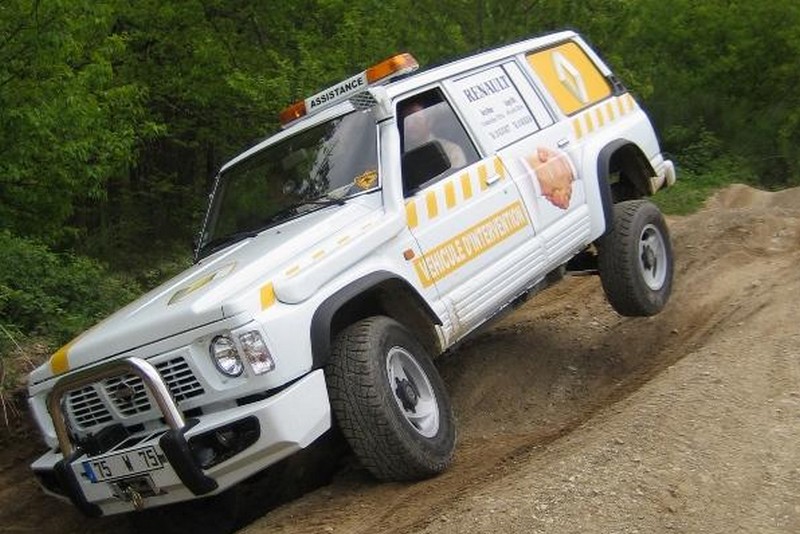

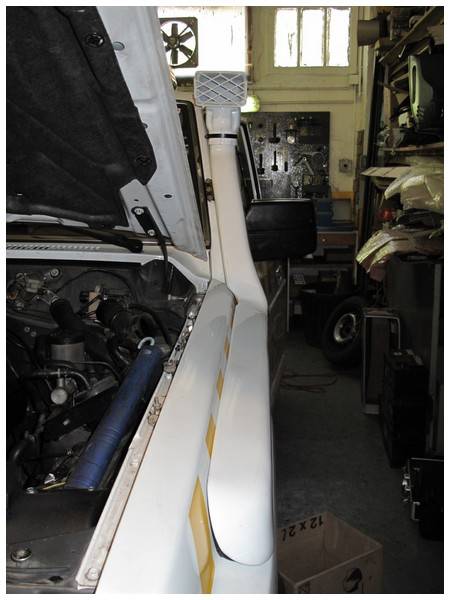

Et voilà le travail !
(c) Oncle Will.
