Premier ébauche pour platine treuil [ suite ]

[woolf 44]

salut à tous



je vous laisse juger par vous-même

[Bourbier4x4]

sympa la platine !!

[laurentais]

Euh !!



Je crois que tu as oublier la photo ou le plan

[THE PILOTE]

Sympa cette platine mais je ne pense pas qu'elle va rester blanche très longtemps

[phil44]

Ha ba la c'est mieux

[woolf 44]

Sympa cette platine mais je ne pense pas qu'elle va rester blanche très longtemps



non elle n'est pas blanche je la reppeind en noir

[FredPatrol160]

Jolie cette platine



Les tiags sont pas mal non plus



Fred

[SPIKE]

salut,

Cet une belle piece .Il y a plus qu'a ...

A+NICO.

[jack]

Quel épaisseur a tu mis c'est pour éviter quelle cintre sinon elle a l'air pas mal

[woolf 44]

Jolie cette platine



Les tiags sont pas mal non plus



Fred



oui je les loue à un vieux motard ou à lucky luck

[woolf 44]

Quel épaisseur a tu mis c'est pour éviter quelle cintre sinon elle a l'air pas mal



il y a deux tolles acier galva de 4 mm qui vont étre renforcer par deux cornier de 5 mm avec les pattes de fixation une copie presque conforme a c'elle de pat46



les photos de la cofection vons venire avec le détaille

[woolf 44]

salut à tous

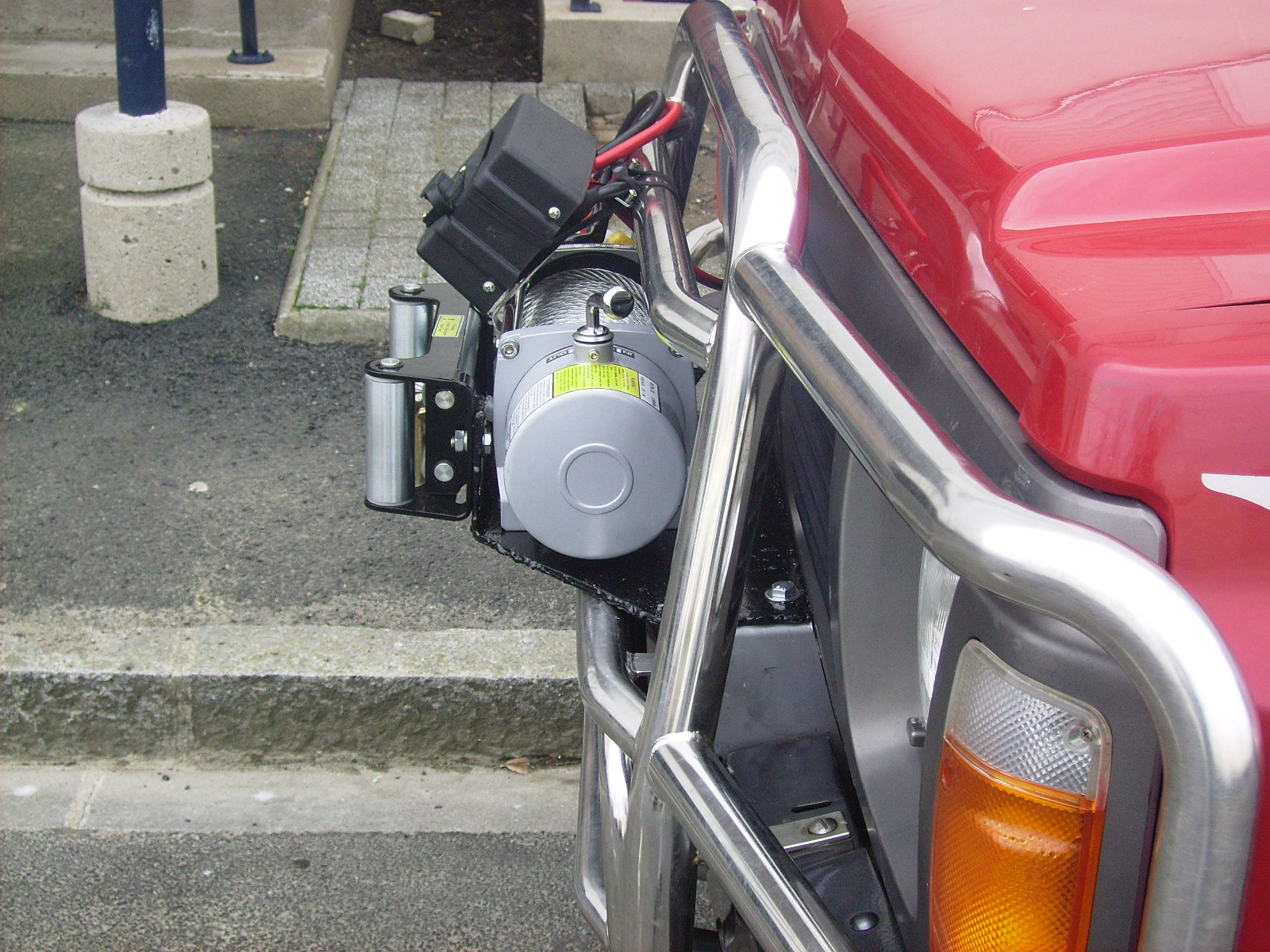

voici les photos de la platine fini et peint

[happytaxpayer]

Et qu'en pensent les archers du roi, de ce montage qui dépasse du pare-choc?

(dépasse de la longueur hors tout homologuée du véhicule)...

[Defrance]

Je risque d'etre négatif, mais toujours avec les critiques que l'on avance



Tout d'abord, l'emplacement n'est pas terrible pour ton moteur, tu caches tout le refroidissement, ce n''est pas TOP



Secondo, ta platine en échelle risque à la longue de se déformer, il y a trop de différence entre tes fixations chassis et le cable qui va tirer, imagine l'effort qu'il va y avoir



Enfin, c'est juste mon avis



A+

[Black-pearl]

Oui là c'est pas bon du tout ta platine, si tu dois un tant soit peux tiré de biais ta platine dégage sur le côté qui tire.



En plus au niveau des fixations sur le chassis tu t'es pris que sur l'intérieur et ça non plus c'est pas bon.



Regardes dans la présentation de mon troll en bas dans ma signature et tu vera mieux comment est pris la fixation de ma platine sur les 2 côté de chaque longeron.



Pour ma part vu l'épaisseur de tes toles de fixation tu vas tout plier, l'épaisseur de la platine parrait correcte.



Et puis même si sur le mien les rouleau dépassen autant que ton installation j'ai le tube de 60 qui protège pour qu'il n'y est pas d'angles saillant, là tu risque de te faire arrêter.

[woolf 44]

merci de vos reponces je vais revoir tous ça

[dan77]

salut idem depasse de trop et le equerre fragile efin c est mon avis mais beaucoup de boulot

[vavavoum74]

c'est quelle epaisseur , ta tole?



sur la photo ca a l'air un peu "leger" genre 5 ou 6mm...



[woolf 44]

ces du 5 mm



si il y en à qui on des models avec photos je suit preneur pour pouvoir étudier leur montage

[vavavoum74]

ces du 5 mm



si il y en à qui on des models avec photos je suit preneur pour pouvoir étudier leur montage

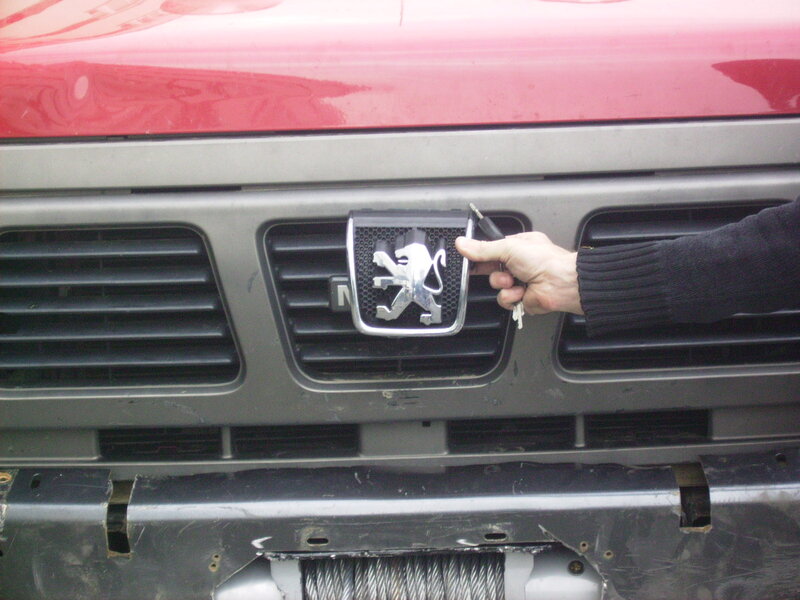

moi j'ai choisi une option differente:



http://www.patrol-gr.net/trucs99.php



Justement pour pas perdre en angle d'attaque et pas dépasser devant... C'est un peu bas diront certains, mais pour avoir pu le tester largement depuis, j'affirme que ca va tres bien comme ca...



Par contre, ma platinec'est du 9mm d'epaisseur, et c'est un minimum pour moi. Sachant qu'en plus je n'ai pas de containte aussi forte que ton modele qui est déporté par rapport a tes longerons...Donc toi tu devrais faire minimum en 10mm et avec des equettes ou des T pour renforcer a cause des containtes latérales. Egalement, tu dois traverser ton longeron de part en part, avec des entretoises a l'interieur. C'est le principe du levier. plus tu t'écartes de l'axe des longerons, plus tes forces sont multipliées au niveau de la fixation sur celui ci... Donc pas avoir peur de dimensionner généreusement ton montage. Si ta platine lache ou se tord au mauvais moment, tu seras dans le ca. ca



[woolf 44]

salut



mais pattes de fixations sont en 5 mm et la platine et en 8mm

je pencer lui souder un U en 5 voire + entre les deux pattes pour eviter la tortion laterrale et se qui me pose souci c'est le levier de crabotage j'ésite a le demonter pour le racourssire pour que je puisse reduire la platine





vavavoum74



ton montage et bien mais moi je nait pas de bodis donc je ne peus pas le placer la c'éter ma premier solution

[vavavoum74]

mettre un body de +4 ou 5cm, c'est assez simple ...



Pour démonter le levier de crabotage du treuil, c'est tres simple sur les modeles "chinois" type TMax et autre.. Tu as une petite BTR (6pans creux) sur le coté a la base du crabot. Tu la dévisses, et ton levier sort tout seul... Tu verras, il ne rentre presque pas dans le treuil, la piece est tres courte, avec juste un teton pour craboter-décraboter





Sinon, dans ton montage, je te recommande de tout faire en 8mm au moins,(10 serait mieux a mon sens) plus des renforts pour la torsion latérale. Sois généreux... Voir carré ment faire une patte de fixation double par coté qui prenne sur chaque face du longeron...



[woolf 44]

salut a tous



voici la deux éme ébauche de ma platine vos critiques me serons constructive

[titi 83]

sa a l air plus serieux comme sa

[woolf 44]

la suites des photos



il ne me reste plus quas lui coller un petit tolle pour fair propre et la peindre en noire te ces fini
