Montage pc afn

[.YO.]

J'ai reçu mon PC AR AFN ce matin

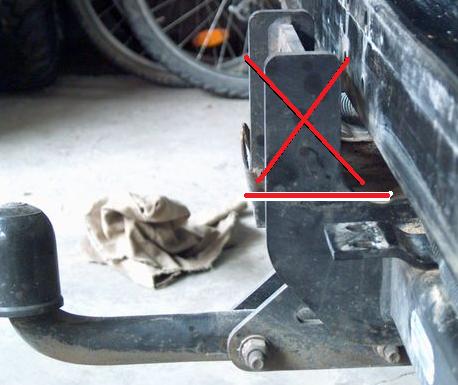

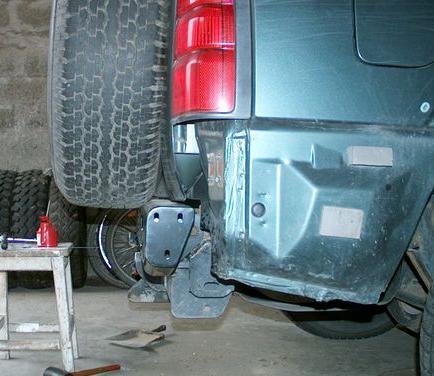

J'ai commencé le montage par un massacre à la tronçonneuse de la plaque montante de mon attelage.





Une fois coupé, le PC passe





Mais le montage s'est très vite arrété pour 3 problèmes :



1/ AFN s’est planté dans la dimension de 4 des vis.



Le PC est livré avec un insert qui vient se fixer entre le PC et la traverse arrière.

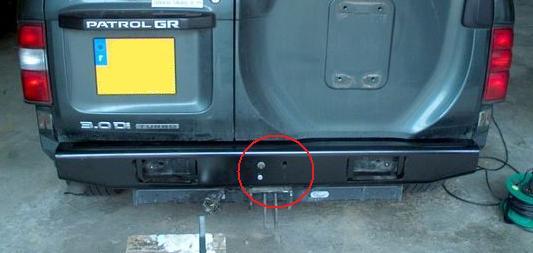

Il y a 4 filetages au milieu de la traverse équivalent à cet insert et aux trous dans le PC (voir la tof précédente dans le cercle rouge).



Le problème est pour les vis de fixation :

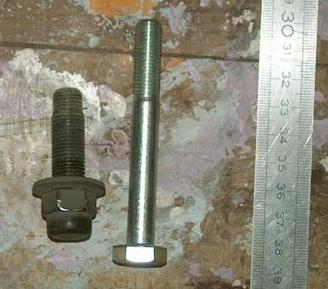

Les anciennes sont des M12x40 et sont trop courtes. Les nouvelles font M10x80 !

La longueur est bonne mais pas le diamètre. Et il n’y a pas d’accès par l’arrière pour y passer un écrou. D’ailleurs il n’y a pas d’écrou dans le kit de visserie.





Le pas de la M12 est identique à celui de la M10. Il me semble que normalement le pas des vis de 12 est plus grand.



2/ Je vais avoir un autre problème avec les feux. Il n’y a pas la profondeur nécessaire pour les encastrer.

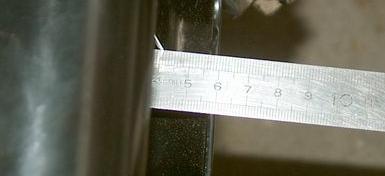

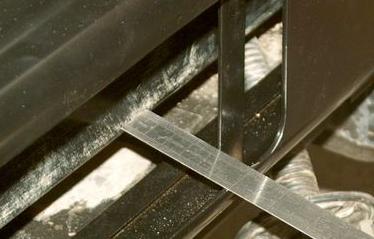

Il y a 6 cm entre la traverse et le bord du PC (et encore je n’avais pas serré le PC contre l’insert et la traverse : l'insert fait 52~53 mm d’épaisseur)

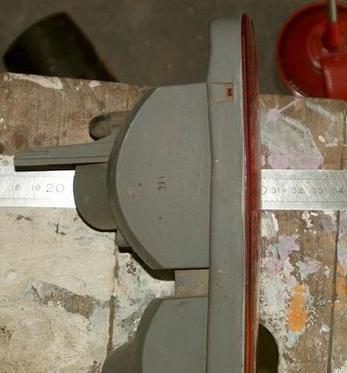

Et le feu lui fait 9 cm de profondeur !! (et encore les supports d’ampoules n’y sont pas)





De 3 choses l’une :

• Les feux dépassent de 3 cm (je ne veux même pas y croire)

• Soit l’insert devrait être plus épai. Mais à ce moment là les trous de fixation du PC ne sont plus en face des trous des longerons.

• Soit il faut changer les bloc feux. Mais là, trouver des feux moins profond avec la même forme que les existants, ça va pas être coton.




3/ la roue de secours



Il est vrai que le PC n’est pas encore en position mais le passage de la RS risque d’être vraiment limite.





Voilà. Je contacte mon fournisseur et je vous tiens au courant.

[STEF GR]

BEN C EST PAS COOL moi je fait tout sur mesurre comme sa pas de blem

[castanea]

j'avais des vues sur ce PC, tu m'inquiètes.

Bon courage pour le montage et merci du renseignement, à suivre...

[denis]

salut, il y en à un parmi nous qui la deja montè, et à rencontrè le mèsme prb. j'ai eu l'occasion d'avoir un des vendeur au telephone et qui garentie que les cotes sont prise en 3d , donc ils sont sur de leurs coup,

tient nous au courrant

[.YO.]

salut, il y en à un parmi nous qui la deja montè, et à rencontrè le mèsme prb.



Sais-tu comment il s'en est sorti ?

[denis]

oui, feux multi-fonctions, ce que je voudrais evitè c'est pour ça que je n'ai encore rien decidè

[.YO.]

Suite et infos.



Mon fournisseur (je ne sais pas si je peux le siter) est très réactif. Il m'a envoyé par mail la notice de montage.

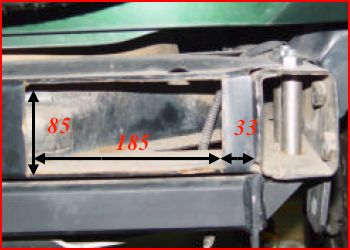

Pour le montage de l'AFN et surtout le montage des feux, il faut faire une découpe dans la traverse AR. Cf photo jointe (extrait notice de montage AFN). La découpe me parait un peu grande je vais voir à optimiser cela.



Pour les vis j'attends demain.

Mon fournisseur va me les envoyer.

[fredlerekah]

et au cas ou la personne monte des feux multifonction...



les trou elle les bouche comment...

[denis]

salut, moi decouper dans le chassis pour un produit qui est etudier avec des logiciels adequats! c'est pas tres logique ou alords il faut degoter des feux moins epais

[.YO.]

La suite...



J'étais donc coincé sur 2 points et m'attendais à un 3ème :

- Vis de fixation au mauvais diamètre

- Les feux qui ne rentraient pas

- La roue de secours qui ne passe pas.



Pour les vis, j'ai retaraudé au pas de 12 métrique. C'est filet au pas fin sur filet métrique, mais ca tient avec 4 vis de 12.



Pour les feux il faut faire 2 découpes dans la traverse arrière. Comme expliqué dans la notice que j'ai eu après coup.



Avis perso :

Le principe de l'AFN ne me semble pas correct : Il se fixe sur le chassis sur les points d'ancrage du PC standard. Les coquilles droite et gauche viennent se fixer de chaque coté du PC solidaire donc du chassis mais aussi sur la caisse dans les passages de roue. J'espère que dans le temps cela ne posera pas de problème.



Un peu de tofs :

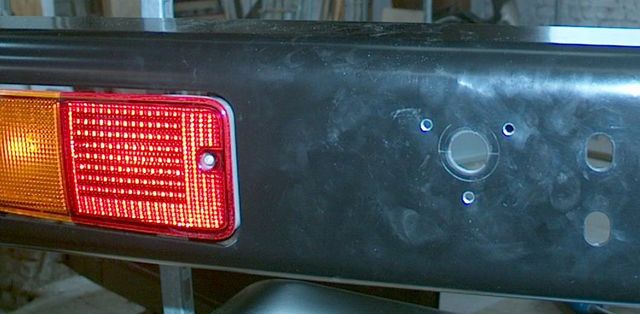

• Préparation du PC : fixation des feux et prise de remorque.

• Ponçage et mise en peinture (pas de tof)

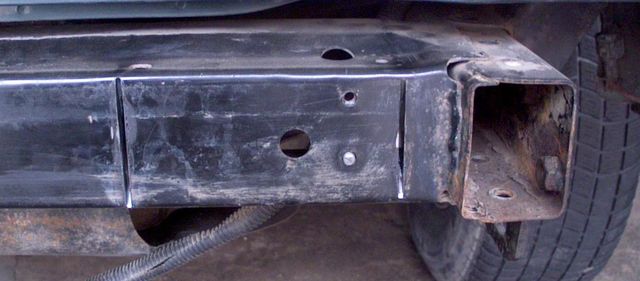

• Découpe de la traverse (Ca rouille sérieux là dedans)

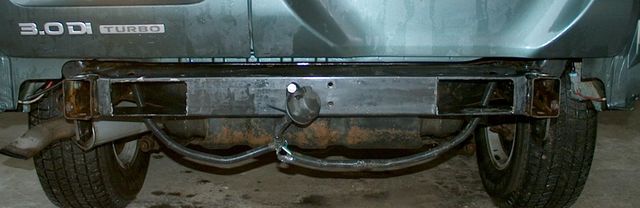

• Les 2 découpes après nettoyage. (et séchage pour Fr*meto dans le longeron...)

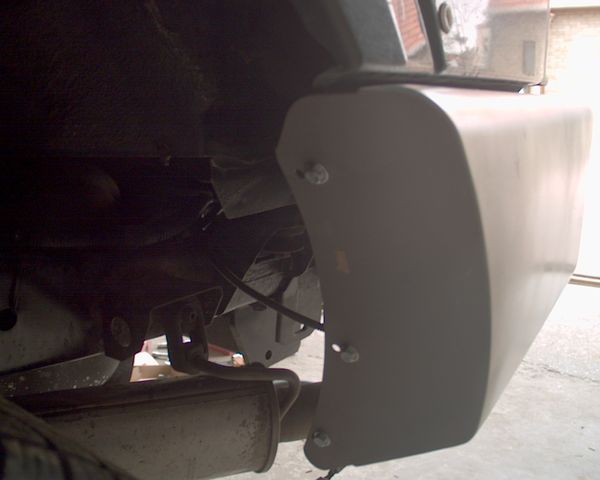

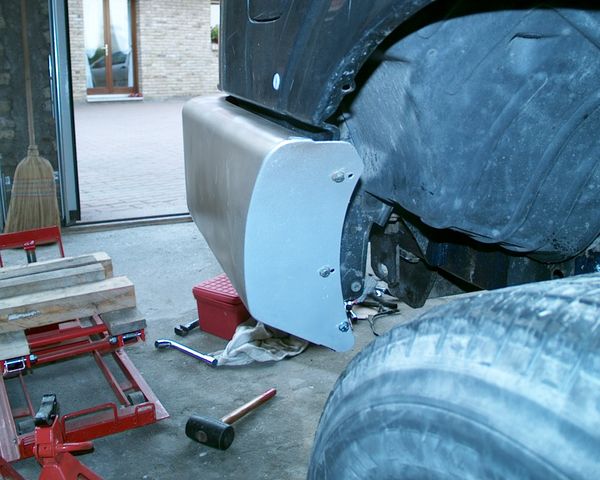

• Détail des fixations passage de roue gauche (refait des trous pour que ca ne dépasse pas trop)

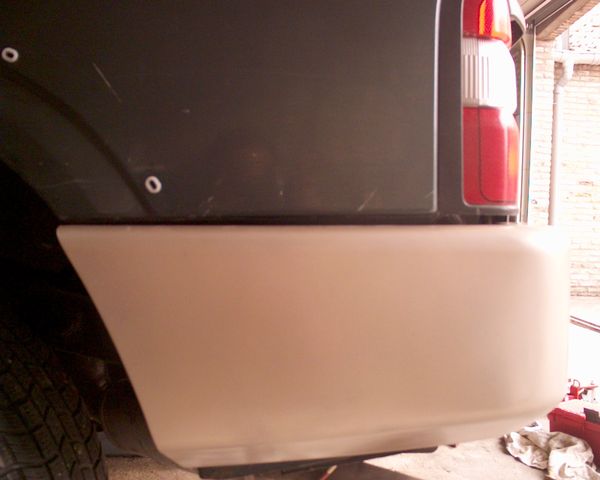

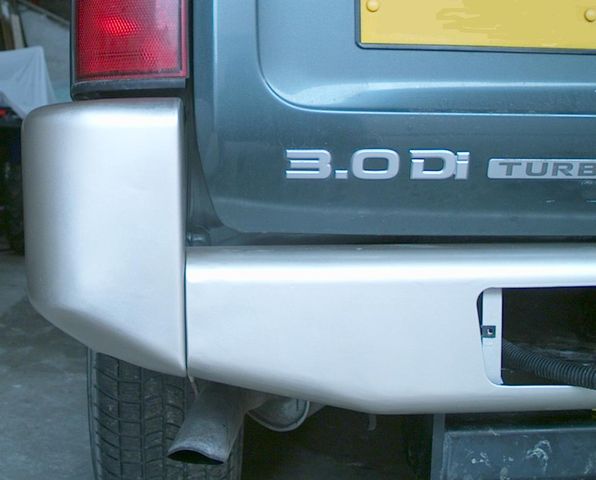

• Vue latérale gauche

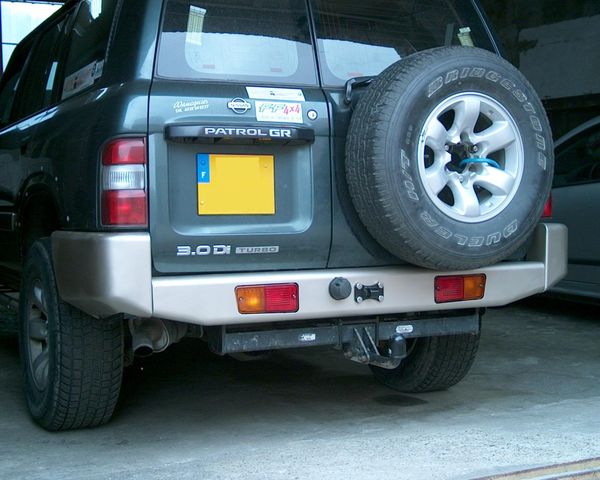

• Vue arrière gauche

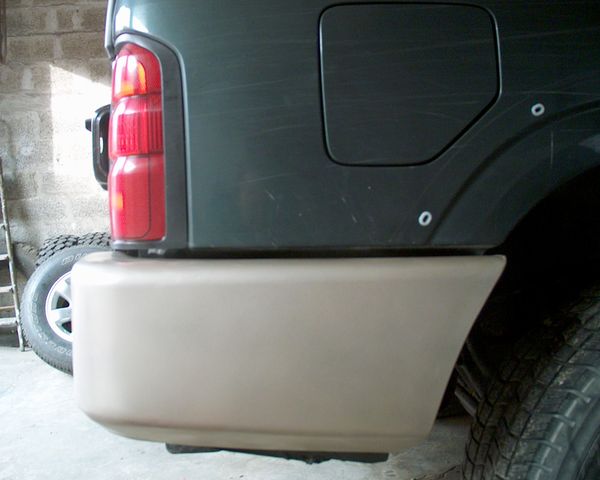

• Vus latérale droite

• Détail des fixations droite (là on a galéré un peu plus : la courbure de la coquille du PC ne collait pas avec les fixations du passage de roue on a du mettre une petite entretoise pour combler le vide)

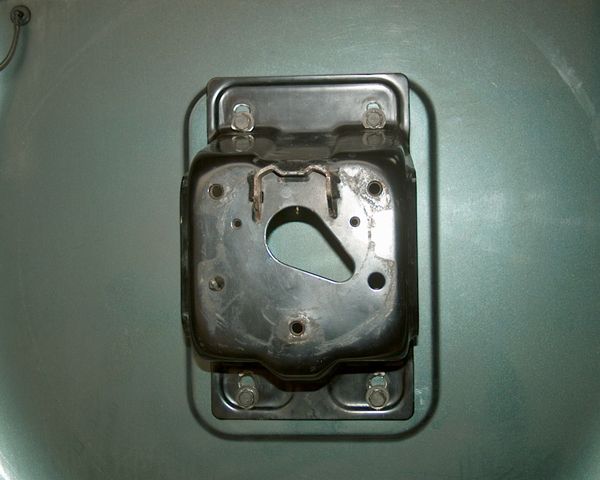

• 4 trous 1 bon cm plus bas dans le porte RS pour le remonter. Le roue touche un peu le PC mais la porte ferme correctement et sans forcer.


[.YO.]

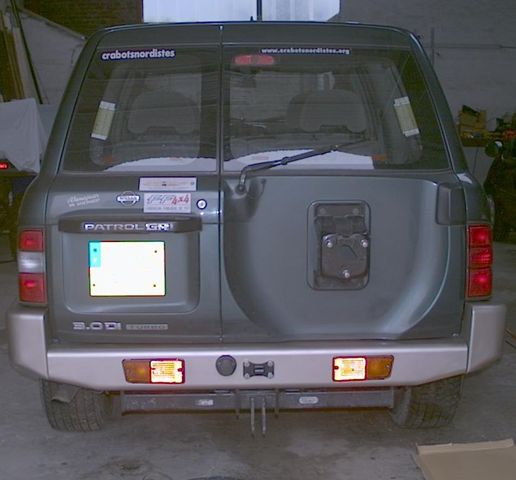

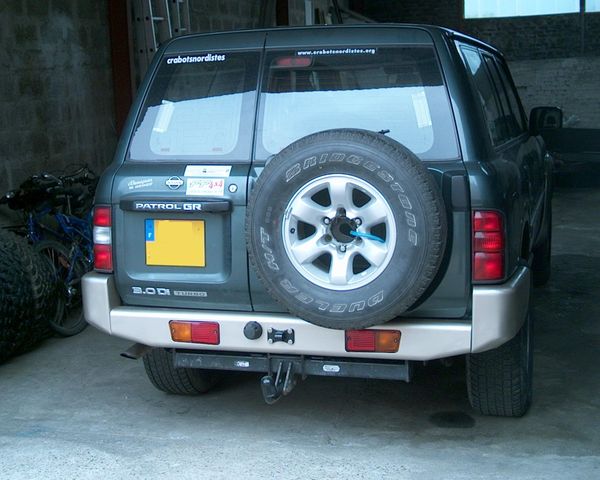

Tout fini
