Integration treuil y60 + pc tube

[krikri67]

Salut a tous,

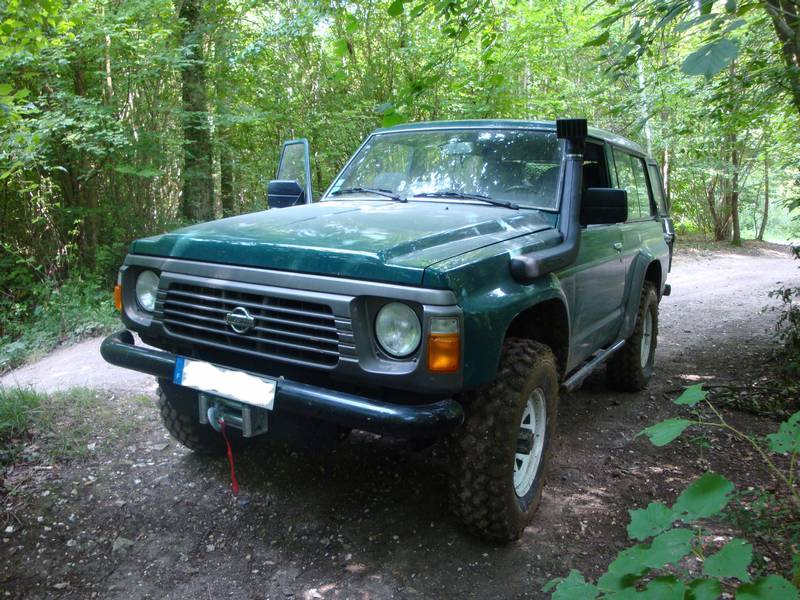

j'ai acheté un treuil et je suis entrain de le monter je vous propose donc quelques photos



Je n'ai pas de body sur le Patrol, j'ai donc fais le montage suivant



faites vos commentaires !











Le PC est en cours de soudure, apres la reception montage a blanc, puis mis en peinture









http://img682.imageshack.us/img682/571/sdc10153m.th.jpg' alt='sdc10153m.th.jpg'>

[/img]

[Gr a donf!!]

Beau boulot , félicitation

[kogel]

ton pare choc ressemble enormement au mien,je dois faire quelques modifs car il y a des choses au quel ont ne pense pas toujours .

tu devrais faire les bout un peut plus longs pour qu ils viennent proteger le dessous de tes ailes et aussi diminuer en longueur la partie qui est de chaque coter de ton ecubier pour pouvoir te servir des anneaux souder sur le chassis sans avoir le risque de couper tes sangles

ce n est que mon point de vue et se sont les modifs que je vais faire sur le mien

[titicars]

pas mal du tout

pense a bien laisser de la place en dessous pour pas couper t'es sangles quand sa tire fort.

[Black-pearl]

Sincèrement faire travailler le treuil dans ce sens, je ne trouve pas ça top, les boulons ont une résistance au cisaillement qui n'est pas la même en traction, je parle de la fixation du treuil sur sa platine.

[krikri67]

Merci pour la remarque mais j'ai fait quelques recherche sur le net et il s'avère que la résistance en traction est largement supérieur quand cisaillement



ci joint un lien intéressant



http://b.urbani.free.fr/pagevisserie/visserie.htm



à voir et à étudier

[Pierre Grosjean]

Les boulons de devant travaillent en cisaillement et ceux de l'arrière en traction

[fauvel]

bon boulot

je voudrais savoir le diametre du tube SVP

[stunt]

Beau boulot !!!

[krikri67]

Effectivement les vis laterales (châssis) travail en cisaillement , par contre je pense que les efforts sont repartis sur les trois boulons M12

le diamètre du tube est du 88,9 mm, standard dans la tuyauterie industrielle

[fauvel]

ok cest pas du tube de P.......

Je pense que je vais refaire les miens mais je pense prendre 2 tubes superposé de 1 a 2 cm ave un diametre plus petit.

[phildeliege]

vous débrayez vos treuils comment

[PATROL GT]

Fixation identique au mien , entre les longerons .J'ai pas eu de problèmes avec la boulonnerie coté cisaillement jusqu'à présent. Par contre il est peut-être un peu exposé là dessous .

Travail sérieux en tous cas, bravo .



GT

[krikri67]

Pour le débrayage il faut simplement tourner la manette



en ce qui concerne l'exposition aux chocs j'ai une protection en alu



a+
