Fixation CB et TOS

[christrol33]

Bonjour a tous,

je viens de fixer mon ss3900 au milieu du tableau de bord et en vissant a travers la "mousse" je suis tomber sur une partie dur et je n'ai pas oser insister , est-ce un renfort en metal et puis-je visser a fond sans rien endommager ?



autre chose mon TOS est completement dans les choux !

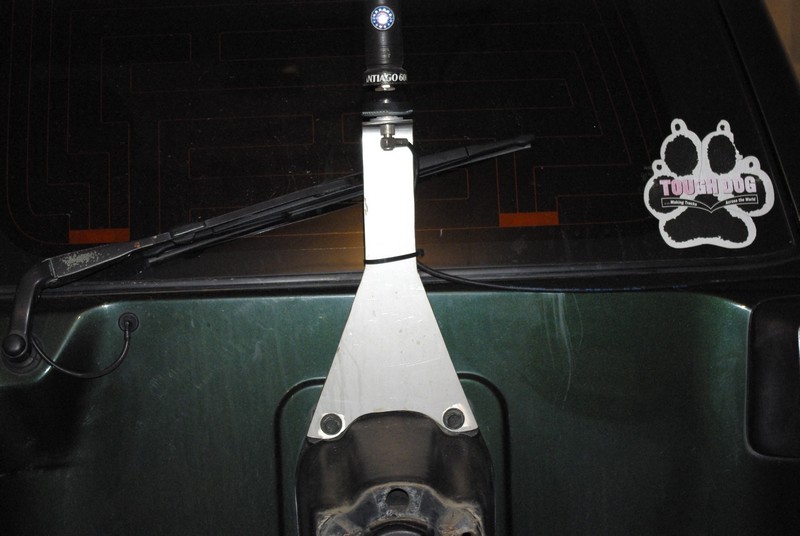

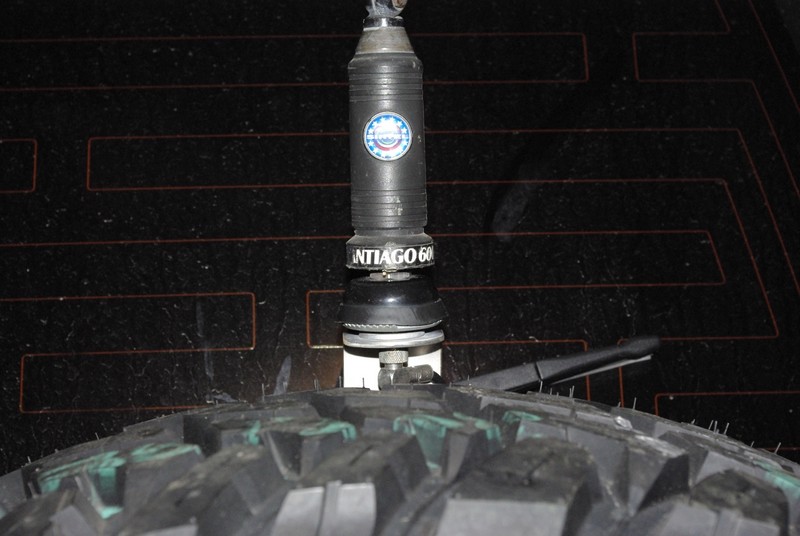

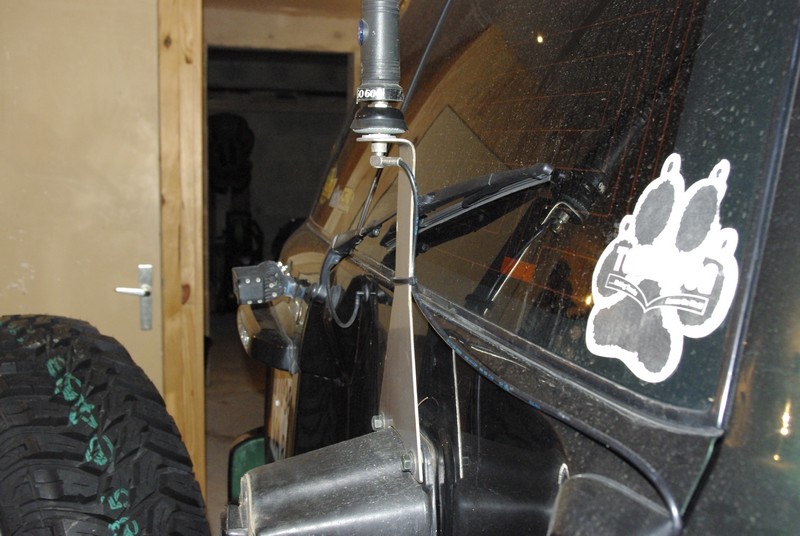

voici une foto de mon installation



en mesurant mon antenne directement a sa base je trouve 2 ohms , normal ?

mon plan de masse n'est-il pas sufisant ?

​merci a vous

[Dokakam]

Rassure moi, ce n'est pas une patte en alu?

c'est bien de l'acier? du fer quoi... un truc qui va faire masse avec la structure de ton troll... sinon.. cherche pas, pas étonnant que ton taux d'onde stationnaire soit aux fraises!

de plus, placé à l’arrière de ton plan de masse comme çà, tu va émettre principalement et surtout vers l'avant de ton troll

[christrol33]

ma patte est en inox je pense ....bon ou pas bon ?

oui je sais que le rayonnement se ferra plus vers l'avant par rappor a la masse du vehicule ....mais je ne cherche pas un rendement maximum sachant que je l'utiliserais juste pour les fututres sorties

[Dokakam]

Ton soucis de retour d'onde stationnaire (ROS/TOS) vient ou d'une mauvaise masse, ou d'un mauvais réglage du brin de ton antenne...

tu sais que c'est en jouant avec le jeu que tu as pour rentrer ou sortir le brin que tu règles ce fameux "TOS"?

[christrol33]

oui je sais mais rien ne change il est toujours au max , en mesurant mon antenne ne devrais-je pas avoir 50 ohms ?

[Dokakam]

oui je sais mais rien ne change il est toujours au max , en mesurant mon antenne ne devrais-je pas avoir 50 ohms ?



Il te faut "TOS-métre" et que ton aiguille reste en émission entre 0 et 1 (plutôt vers le 1 que le transistor soit un peu excité...).

[christrol33]

Justement lors de la lecture du tos apres calibrage impossible d avoir une valeur correcte

[Dokakam]

Justement lors de la lecture du tos apres calibrage impossible d avoir une valeur correcte



C'est à dire?

[christrol33]

Mon tos reste a 6 imppssible de le regler meme en utilisant le matcher je n arrive pas a avoir un bon tos

[alex12r]

tu as vérifié le bon état du cable coaxial, sur tes photos ça parait neuf, mais sait on jamais

[christrol33]

Ce qui me semble bisard c est mon antenne elle fait 2 ohms ?

[Dokakam]

Je pense que ton câble doit avoir un problème.

Un court circuit entre l'âme et la masse...

[christrol33]

Je mesure directement sur l antenne 2 ohms et pareil sur la fiche male au bout du coax

[juju-4x4]

Attention, ne pas confondre résistance et impédance... tu mesure la résistance ( 2 Ohm), l'impédance de l'antenne est de 50 ohm... Ça se mesure avec un appareil spécifique ou on calcule avec une formule savante... Donc ton ohmmètre te servira principalement à mesurer la continuité entre ton bout de plaque et la carrosserie, ou bien ta continuité sur ta ligne coaxial...



dans cette config, tu ne peux qu' y avoir du TOS, c'est inévitable, le plan de masse est insuffisant pour que l'antenne se comporte bien... il faut y mettre un peu de matière à l'antenne ou pense à la mettre à un autre endroit...



n'oublies pas de vérifier ton câble coaxial et la prise, il ne doit y avoir de continuité entre l'âme centrale et la masse, antenne enlevé de son socle bien sur.



​tiens-nous au jus.

[christrol33]

Ok je vais controler ma ligne coax . Je comprends que mon plan de masse ne sois pas sufissant mais alors comment une antenne de goutiere fait pour fonctionner ? Car je ne veux pas percer la carosserie et a ce moment la pourquoi ne pas mettre une antenne de goutire sur ma patte ?

[christrol33]

Alors en laissant mon antenne sur le socle je 2 ohms sur ma fiche male et en la devissant je trouve environ 4 mega ohms alors je crois que j ai un petit soucis dans mon coax....

[juju-4x4]

tu mesures bien entre l’âme centrale et la masse de ton câble??? fais ces opérations suivantes:



• test âme centrale: mesurer entre la prise et l'embase (sans antenne), continuité= BON, pas de continuité= MAUVAIS

• test tresse de masse: mesurer entre la prise et l'embase (sans antenne), continuité= BON, pas de continuité= MAUVAIS

• test câble coaxial: mesurer entre l’âme centrale et la tresse de masse du câble, (sans antenne), continuité= MAUVAIS, pas de continuité= BON


avec ces opérations, tu seras si ton câble ets ok ou pas... l'antenne te donnera une continuité car elle a une self d'accord à l'intérieur (bobinage cuivre), tu peux aussi la contrôler afin de lever le doute, mesurer entre l'âme centrale et le brin continuité= BON, pas de continuité= MAUVAIS, mais aussi entre l'âme centrale et la masse de l'antenne, continuité= BON, pas de continuité= MAUVAIS, il y a continuité car il y a une self qui est relié à la masse à l'intérieur.



si déjà tout est bon avec ces opérations, ton antenne et ta ligne coaxial seront bons.



pour le perçage, c'est compréhensible, pour le support gouttière, il est fixé sur la gouttière mais sur un plan de masse plus important, certes il y aura une certaine directivité du à son emplacement mais ça fonctionnera... dans ton cas, tu as petit bout de plaque, pris sur le support de roue de secours, qui lui est prit sur la porte AR... pas top tout ça...



Mieux vaut privilégier des plans de masse assez conséquents tels que le pavillon ou le capot, sur certains pare-chocs style ARB, la masse est suffisante et certains montages fonctionnent...



tiens-nous au jus sur tes mesures.

Modifié 16 avril 2013 par juju-4x4

[christrol33]

Oui oui je debranche la fiche au cul du post et mesure sur cette fiche

[christrol33]

Apres control hier soir il y a un court circuit au niveau de la fiche en tordant le coax . Je vais couper un bout et refaire la connection et deja sa devrais aller mieux.

[Petit caillou]

Bonjour,



Effectivement, si le tuyau est bouché, ça ne risquait pas de passer. Coupe un bout, refait ta connection et repasse un coup de contrôleur pour vérifier. Bon courage et tiens nous "au courant".



cordialement,

petit caillou.

[juju-4x4]

ah une bonne chose !!!

[christrol33]

bon presque nikel j'ai reparé ma ligne coaxial et j'ai pu regler mon TOS correctement ! mais le hic quand je remets la roue de secoure le TOS remonte en fleche , je vais etre obligé de deplacer l'antenne

[juju-4x4]

oui, tu mets de la feraille près de l'antenne, ça joue beaucoup... bon déjà ça t'a amélioré de refaire la prise???

[christrol33]

Oui en fait j utilise une rallonge de cable coax car celui d origine sur l antenne etait trop court . La pll sur le cable d antenne etait defectueuse et aussi la pll femelle sur ma rallonge. J ai coupé et soudé ensemble les deux cables comme sa plus de doute possible ! Reste plus qu a deplacer l antenne et je devrais avoir une installation qui foctionne.

Merci pour votre aide.
