Présentation CB Président WILSON

[JeyTroll]

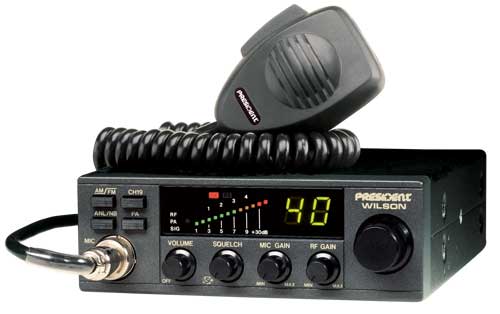

Présentation d'une CB  que certains d'entre nous possède encore  : Président WILSON





Descriptif technique :

•  Bouton Off / Volume
•  Bouton Squelch / Asc (selon la version)
•  Bouton Micro gain
•  Bouton Rf gain
•  Bouton Sélecteur de canaux par rotacteur
•  Commutateur Mode de modulation AM/FM
•  Commutateur Filtre Nb/Anl - Off
•  Commutateur Canal 19 automatique ou ASC (selon la version)
•  Commutateur CB - PA (PA = Public Adress)
•  Affichage TX / RX (LED)
•  Affichage digital du canal
•  Vu-mètre à led
•  Prise micro en façade 4 ou 6 broches
•  Micro
•
•  Nombre de canaux : 40 cx
•  Puissance : 4 watts
•

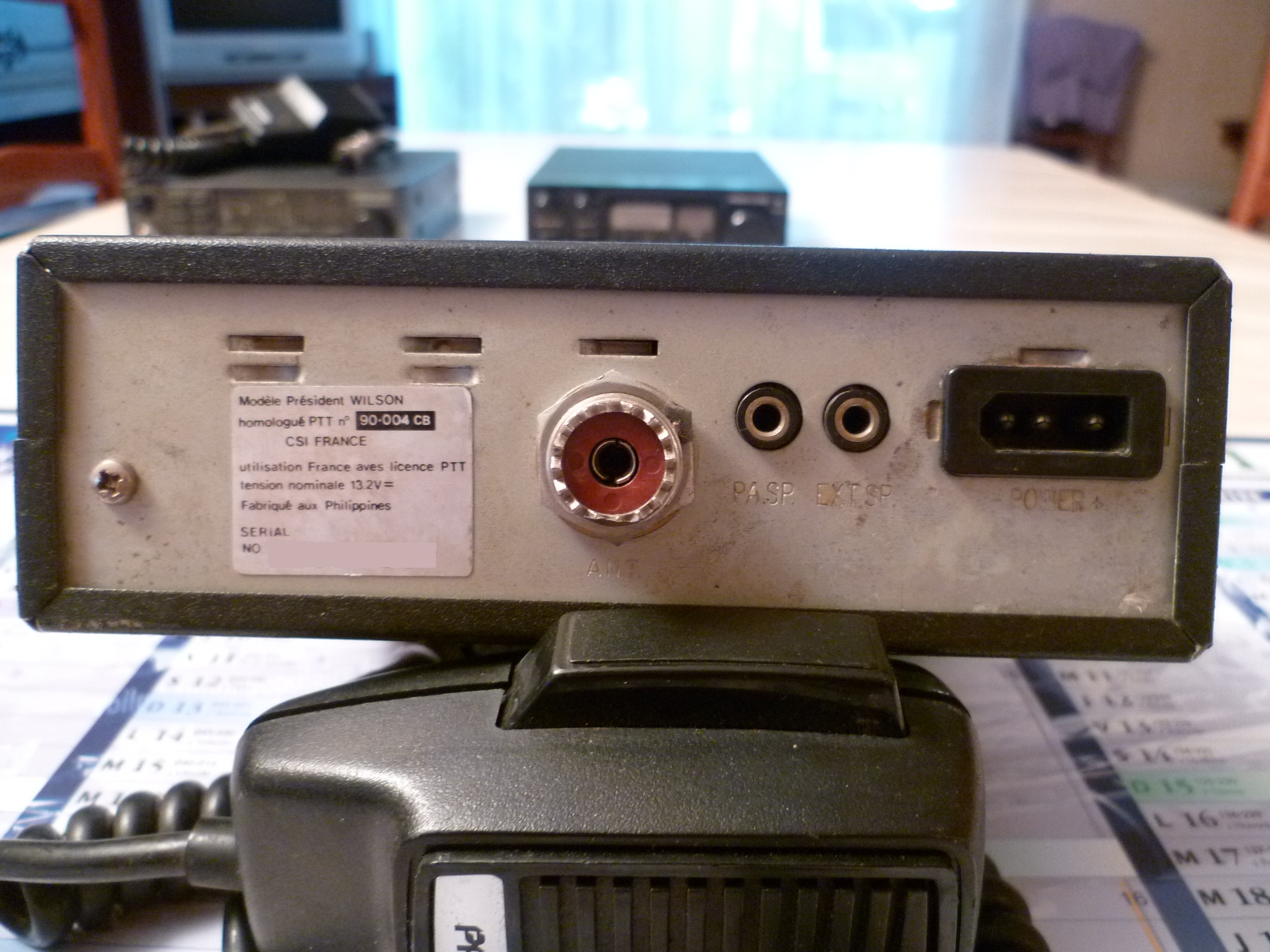

•  Prise SO259 pour branchement de l'antenne
•  Prise jack pour branchement Haut Parleur extérieur
•  Prise jack pour branchement Public Adress extérieur
•  Prise jack pour branchement S-mètre extérieur (selon version)
•  Prise alimentation 3 broches
•
•  N° homologation : 90/004 CB  -  96.022 CB0  -  97.0277 CB0 (Wilson FM)
•
•  Référence platine : PA-275 AG



Shéma prises mic 4 et 6 pins :





1. Tresse
2. Modulation
3. Emission
4. Réception

 ----------------------------------



1. Modulation
2. Réception
3. Emission
4. -
5. Tresse
6. + 12 volts



Pièces jointes utiles :

Manuel + Brochure + Manuel de service



President Wilson 1.pdf                   Wilson 2.pdf                       wilson.pdf

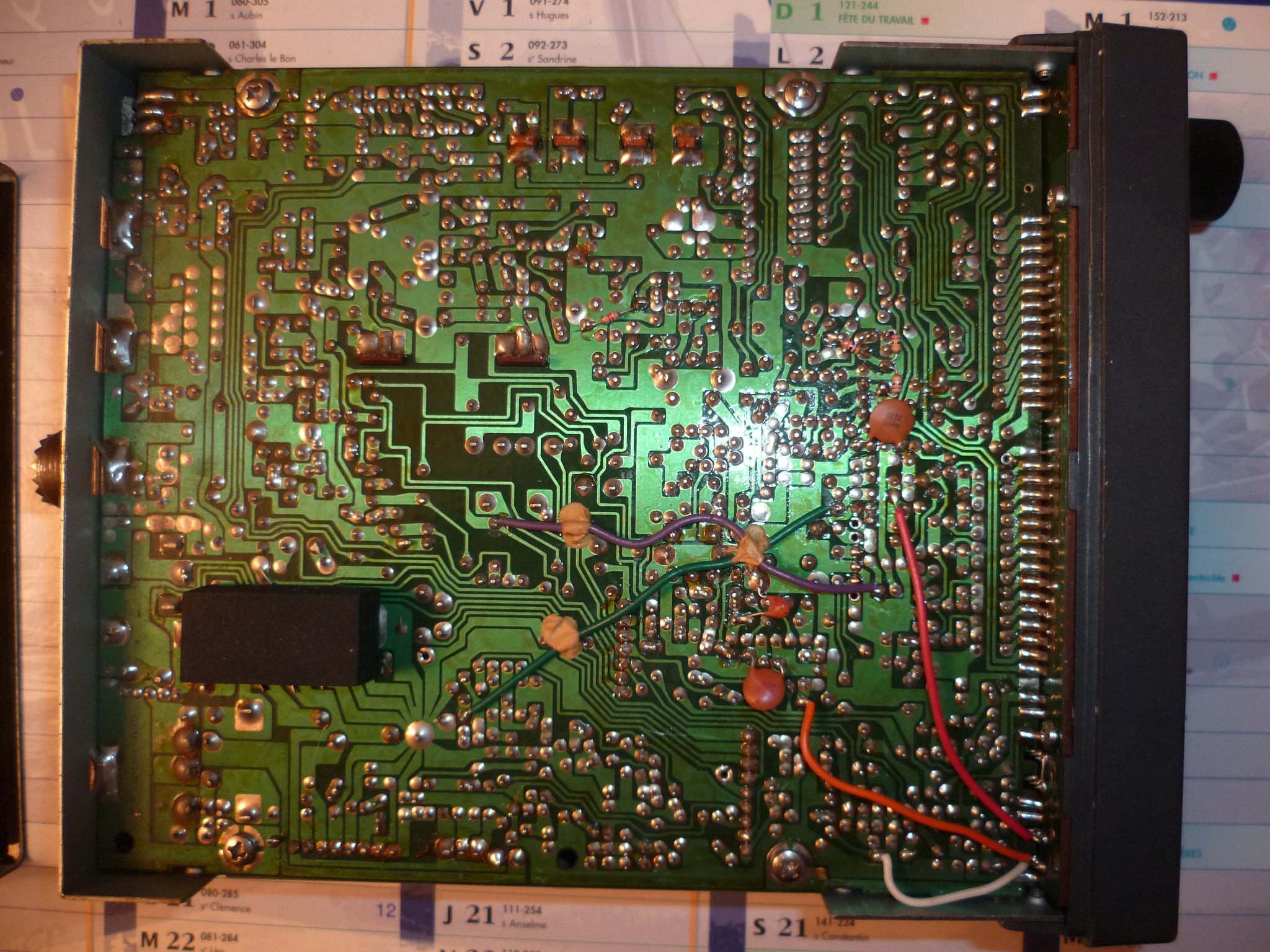

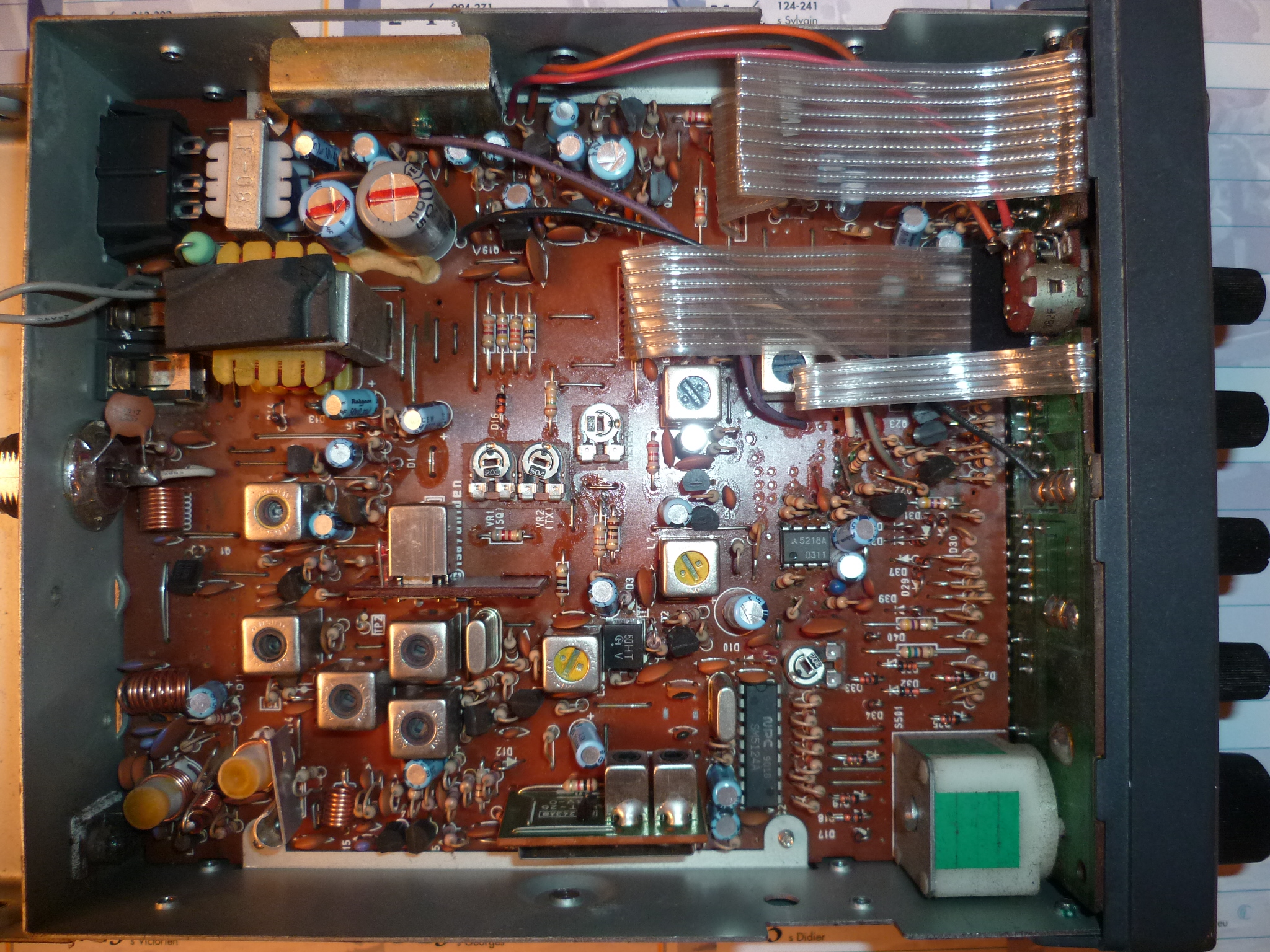

Shémas + Photos

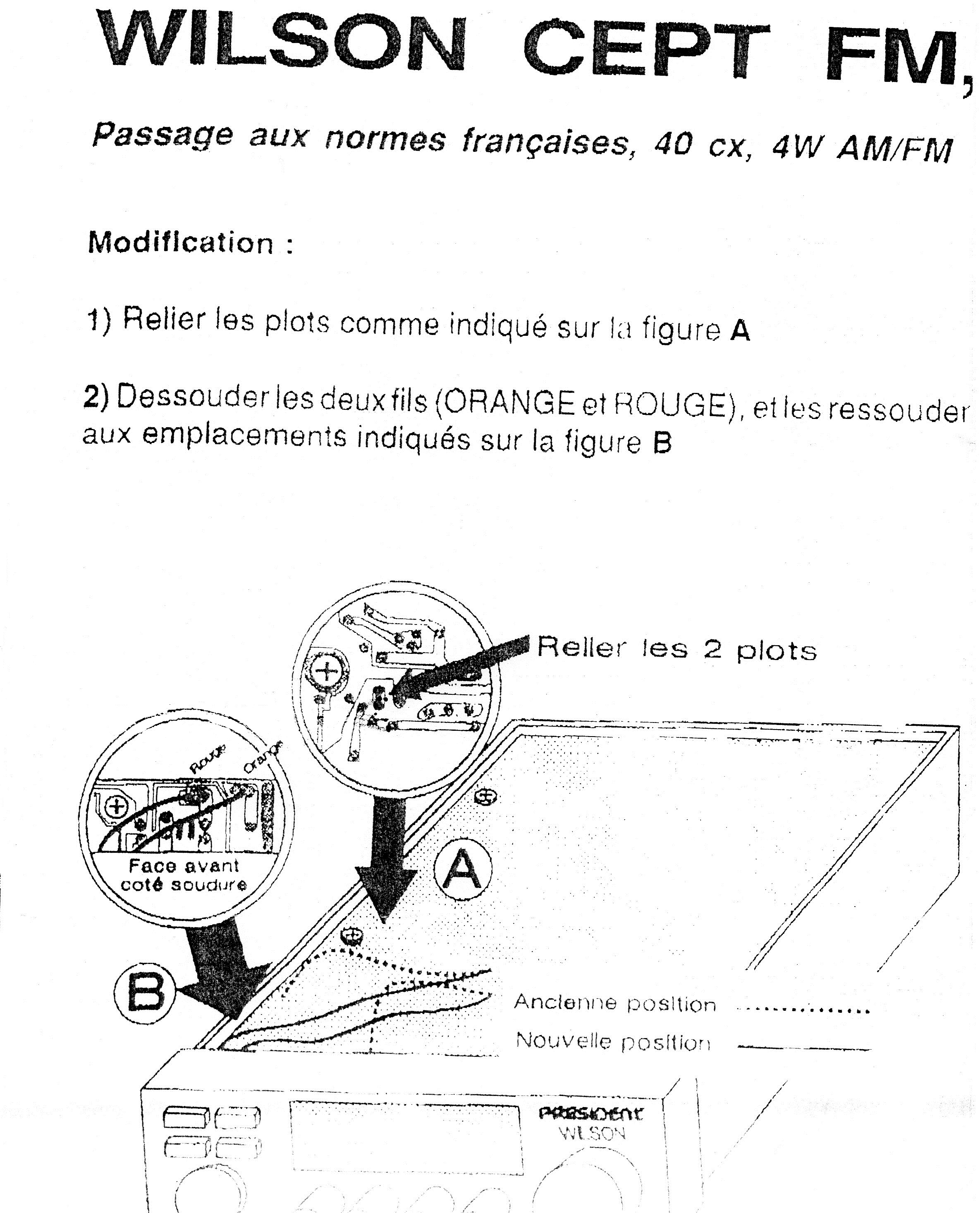

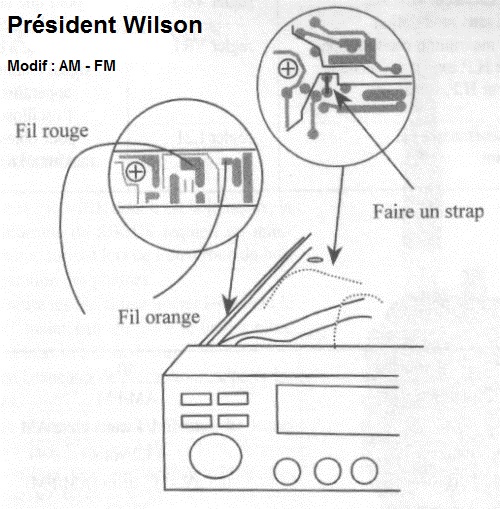

Modifications









wilson.pdf
