MickeyTroll

Bonjour, le plus grand choix ici : http://www.cbplus.com/cat/category3_46/index.html Michel...

Bonjour, pas venu sur le site depuis. je répond à jacktrol, si on pousse l'aiguille plus loin que le repère de tarage, ça n'empêche pas de faire le réglage mais l'indication du taux (ou rapport) d'ondes stationnaires sera fausse. Michel...

Bonjour, Forward veut dire HF qui part de l'émetteur vers l'antenne, tarage à caler à fond d'échelle. Reflected veut dire réfléchi, donc la HF qui n'est pas émise à cause d'un pb d'antenne et qui revient vers l'émetteur, elle doit être la plus faible possible. Michel...

Mes poissons sont équipés GPS pour qu'ils ne se perdent pas... Michel...

Erreur : pas vectoriel mais scalaire... Michel...

Et ce n'est qu'une toute petite partie ! divers analyseurs de spectre, bancs de mesure, etc... mais c'est hors sujet... A + Michel...

Je suis rassuré pour mesurer les antennes, j'utilise deux TOS-mètres Rohde&Schwarz et un analyseur de réseau vectoriel Wiltron. Michel...

J'ai dit une connerie ? Michel...

Bonjour, VHF marine : entre 156 et 157 MHz 12 MHz plus haut que cette antenne. Le TOS sera trop élevé. Il faut la raccourcir. Michel...

Je suis d'accord, mais si on parle de quart d'onde multiplié par le coef de vélocité, on reçoit des tomates ! Michel (F6FLC)...

Et pour les antennes fixée sur la tôle à travers un trou, j'ai des Kathrein, la longueur est calculée à partir de la tôle du capot, donc la longueur de droite, dixit le mode d'emploi de ces antennes. Michel...

Bonjour, Pour le moment, oubliez freenet, les autorités françaises ne veulent pas en entendre parler. Dans le domaines de la répartition des fréquences chaque pays est souverain, seule une coordination aux frontières est nécessaire. Evidemment qu'en France, à part la CB et le PMR-446, tout le reste est soumis à licence. Evidemment que le 144 à 146 est réservé aux RadioAmateur dont moi-même, je suis le premier à gueuler si des intrus viennent. Mais comme ça n'empêche pas certains de trafiquer quand même, je dis que dans la portion que j'ai cité, c'est là où il y a le moins de risque d'interférer avec un service quelconque. Pour l'Afrique, je n'ai aucune connaissance. Michel...

Bonjour, Pour l'antenne magnétique, si l'embase est métallique, c'est la longueur de gauche (l). Par contre, lorsque l'antenne est fixée vissée à travers un trou, c'est la longueur de droite car l'embase est en plastique. Pour les fréquences, non, le 137 n'est pas pour les balises, mais pour les satellites météorologiques. Les balises sont sur 121,500 MHz. Entre 138 et 143,950 MHz, c'est une bande militaire en AM où il y a aussi les Canadairs et les parapentes en tout illégalité (ils n'ont droit qu'au 143,9875 MHz mais se mettent n'importe où). Attention en montagne, entre 146 et 147 il y a les fréquences d'entrée des relais des PGHM (Gendarmes de Montagne). C'est entre 147 et 148 qu'il y a le moins de risques. Michel...

Bonjour, attention, plus le GPS est décalé par rapport à l'axe de vision normal, plus on a de chances d'emplafonner la voiture de devant si elle freine pendant qu'on consulte le GPS. Michel...

Pour en revenir aux longueurs, une antenne n'amplifie pas. Elle rayonne de tous les côtés. Donc pour avoir du gain, on essaye de la faire rayonner le plus à l'horizontale possible, ce qui fait que les ondes qui ne partent plus en l'air partent à l'horizontale en plus concentré. En fixe, on obtient ça en faisant soit des 5/8 de presque 7 m, soit des demi ondes de 5,50 m, soit plusieurs demi ondes superposées, mais après se posent des problèmes de rigidité et d'encombrement. Et il ne faut pas coupler deux antennes comme je l'ai lu plus haut, d'abord pour que ce soit efficace il faut une certaine distance entre les deux (plusieurs mètres), d'autre par ça devient directif, on gagne dans l'axe ce qu'on perd sur les côtés. Michel...

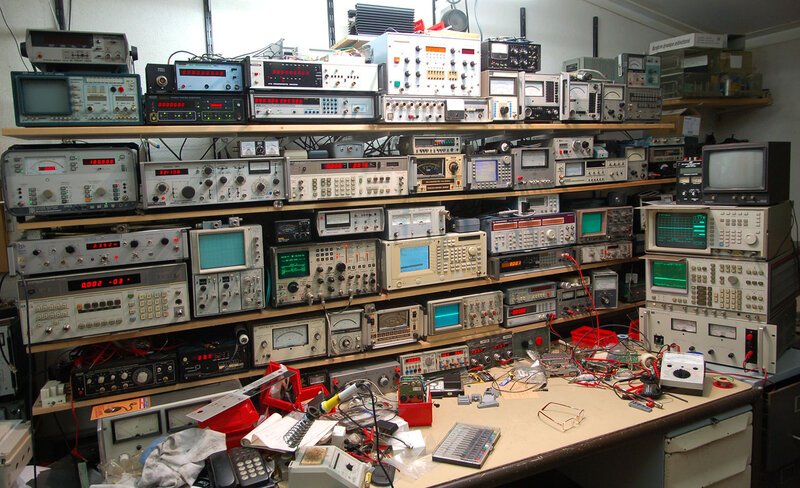

Voilà mon atelier de bricolage électronique (je suis à la retraite). L'atelier mécanique est à côté.

Bonsoir, absolument, et c'est comme en sono pour autos, les amplis de 1 KW et plus, sont mesurés dans une norme (il y en a plusieurs, donc la fameuse PMPO qui ne veut rien dire) des plus flatteuse. En général, il faut diviser les watts publicitaires par quatre pour avoir une approche correcte. Pour les antennes, plus elles se rapprochent de 2,75 m, moins elles ont de pertes, donc de gain par rapport aux plus courtes... La self à la base fait un accord artificiel qui compense la non longueur idéale. Pour les antennes qui fonctionnent sur plusieurs bandes avec le même fouet, à la place de la self il y en a plusieurs dans une boite qui sont commutées (boite d'accord, manuelles ou automatiques). Mais le rendement d'une antenne dépend aussi de son dégagement. Au centre du toit sera toujours meilleur que sur un pare chocs, surtout à l'arrière. Les ondes seront absorbées par la caisse, même si le TOS est bon. Et le câble, pas moins de 4 à 5 m, sinon risque de désadaptation. (multiples de 1,1 2,2 3,3 que j'ai lu par ailleurs ne correspondent à rien). Laisser le trop en vrac. Et pour les mesures avec un tosmètre, le câble entre l'émetteur et le tosmètre doit être court (20 à 30 cm), sinon ça fausse les mesures. Michel

Encore une erreur de clavier à la dernière ligne, dommage qu'on ne puisse pas corriger. Ce n'était qu'une mise au point technique, mais pas un dénigrement de l'antenne, surtout qu'elle est assez peu raccourcie par rapport au 1/4 d'onde, donc meilleure que toutes celles plus courtes, comme dirait Lapalice.

Il y a un trou à la fin : Donc 5 dBi ou 3 dB réels sur une antenne raccourcie est impossible. Ca serait plutôt - 3dB.

Bonjour, cette antenne est certainement excellente, mais comme souvent la pub est mensongère, car la plupart du temps les acheteurs ne sont pas techniciens. deux explications, la première sur la longueur. La longueur d'onde est de 11 m. Le 1/4 d'onde fait 2,75 m. Le 5/8 d'onde fait 6,87 m. Dans les deux cas, en fixe, ok, en mobile, difficile ! Donc on raccourcit avec une self à la base ou au milieu. Si une 5/8 fait moins de 2,75 m, ça devient un 1/4 d'onde raccourci. Donc cette antenne n'est pas une 5/8. D'autre part, on mesure le gain par rapport à un iso qui est théorique est qui fait 2 dB de plus qu'un dipôle ou une ground plane. Donc, 2 dB à retirer à tout ce qui est dBi. Plus on raccourcit, plus le gain devient négatif. Donc dBi ou 3 dB réels sur une antenne raccourcie est impossible. Ca serait plutôt - 3dB. Mais avec une pub avec - 3 dB, on n'en vendrait pas une ! Ce n'était qu'une mise au point technique, mais pas un dénigrement de l'antenne, surtout qu'elle est assez peu raccourcie par rapport au 1/7 d'onde, donc meilleure que toutes celles plus courtes, comme dirait Lapalice. Michel...

Bonjour, dans les Alpes du Nord, il y a des lacs, donc des bateaux ! Michel...

Bonjour, la pub est illégale car il n'est pas précisé "appareil destiné à l'usage Radioamateurs avec licence". Bien sur, il est débridable, mais ça m'étonnerai qu'ils sachent le faire. Michel...

Bonjour, non, je ne fabrique rien (à part pour moi), mais spécialiste en radio-communications. Michel...

Bonjour, mon msg n'a pas de rapport direct avec ce sujet là, mais j'en ai profité pour donner quelques explications techniques, vu que c'est une de mes spécialités. Michel...

Bonjour, Quelques précisions techniques : Quand on dit au sujet du gain : tant de dBi, on doit retirer 2 dB pour avoir le véritable gain par rapport à un dipôle ou une ground-plane 1/4 d'onde. Le petit "i" veut dire isotrope qui est théorique et n'existe pas dans la pratique. Un dipôle fait 0 dB puisque c'est la référence, mais on peut lui faire dire gain 2 dBi pour avoir un meilleur argument. D'autre part une antenne quelle qu'elle soit ne peut pas avoir de gain si elle est plus courte qu'un quart d'onde, mais aucune pub ne dira : gain = moins 3 dB, car elle serait invendable, alors qu'elles se vendent très bien en marquant un gain faux. Une 5/8 sue le 27 MHz fait 11 divisé par 8 multiplié par 5 fait 6,8 m. Si elle est plus courte, ce n'est plus une 5/8. Ca pourrait être une 5/8 raccourcie à condition de ne pas être en dessous de 2,75m sinon ça devient un quart d'onde raccourci. Par contre un quart d'onde raccourci (par une bobine à la base) est très courant (mais bien sûr gain négatif). L'idéal pour une voiture est le 1/4 d'onde de 2,75 m, mais dans le désert ça va, sinon au bout de la 3ème branche elle reste par terre. Michel...
